| 型號： |
02K9H-EX
|
| 電視系統： |
EIA
|
CCIR
|
| 影像感測器： |
1/2 英寸CCD影像感測器
|
| CCD總像素： |
811(水平) X 508(垂直)
|
795(水平) X 596(垂直)
|
| 掃描系統： |
525掃描線，60圖場
每/秒
|
625掃描線，50圖場
每/秒
|
| 同步系統： |
內同步
|
| 最低照度： |
0.05 Lux F1.2 5600°K(MAX-AGC)
|
| 鏡頭和視角： |
---
|
| 水平清晰度： |
600線
|
| 信噪比： |
52dB(最小)/60dB(最大)(自動增益控制關閉)
|
| 白平衡： |
模式： |
自動高速白平衡(無色滾動)
|
| 範圍： |
2200~15000°K with S Filter/3200~10000°K
with S Filter
|
| 自動光圈： |
自動電子快門/VIDEO-IRIS
|
| 電子快門： |
1/60~1/100,000秒連續
|
1/50~1/100,000秒連續
|
| 視訊輸出： |
複合式影像信號，1.0Vp-p at 75 ohm
|
| 伽瑪修正： |
0.45
|
| 鏡像功能： |
ON/OFF 可切換
|
| 數位放大(2倍)功能： |
ON/OFF 可切換
|
| 背光補償功能： |
ON/OFF 可切換
|
| 增益控制： |
自動增益控制 ON/OFF可切換
|
| 工作環境溫度： |
-20℃ TO 50℃
|
| 工作環境濕度： |
85﹪RH以下
|
| 電源： |
DC12V ± 1V/150mA
|
*產品規格如有變動，以產品實際規格為准.
*ATW:自動追蹤白平衡
*AWC:手動鎖定白平衡

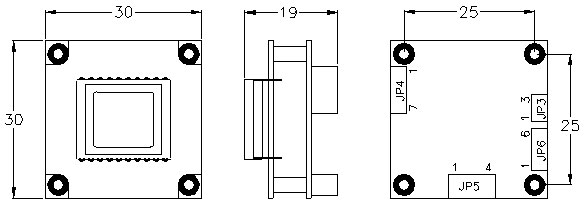

*尺寸(單位:mm) |
|
|
|
JP3
|
JP4
|
JP5
|
JP6
|
|
1
|
+9V
|
1
|
AI/AE
|
1
|
+12V
|
1
|
+3V3
|
|
2
|
IRIS-SIG
|
2
|
AGC ON/OFF
|
2
|
GND
|
2
|
SDO
|
|
3
|
GND
|
3
|
BLC ON/OFF
|
3
|
VIDEO
|
3
|
SDI
|
| |
|
4
|
ZOOM ON/OFF
|
4
|
GND
|
4
|
STB
|
| |
|
5
|
MIRROR
|
|
|
5
|
SCK
|
| |
|
6
|
ATW/AWC
|
|
|
6
|
GND
|
| |
|
7
|
GND
|
|
|
|
|
|
|
